Stencil

Stencil Designer -  это инструмент для проектирования трафаретов и управления цифровыми процессами. Он быстро распознает, считывает и интегрирует существующие на предприятиях данные об  апертурах трафаретов, облегчая бесшовную цифровую интеграцию знаний о процессах для быстрого создания централизованной "базы данных Aperture“.

Для разработки трафарета печатной платы программа может разумно сопоставлять и автоматически назначать  подходящие апертуры из базы данных. Если необходимая апертура отсутствует, Stencil designer предлагает более 30 настраиваемых шаблонов апертур, позволяющих быстро настроить параметры.Кроме того, в нем содержится более 60 правил проверки технологических процессов, которые включают лучшие отраслевые практики и экспертные заключения, что позволяет проводить всесторонний цифровой анализ технологических процессов перед завершением проектирования. Это позволяет быстро выявлять любые конструктивные ошибки, гарантируя высокое качество проектирования технологических процессови гарантируя отсутствие дефектов при пайке!

Библиотека апертур

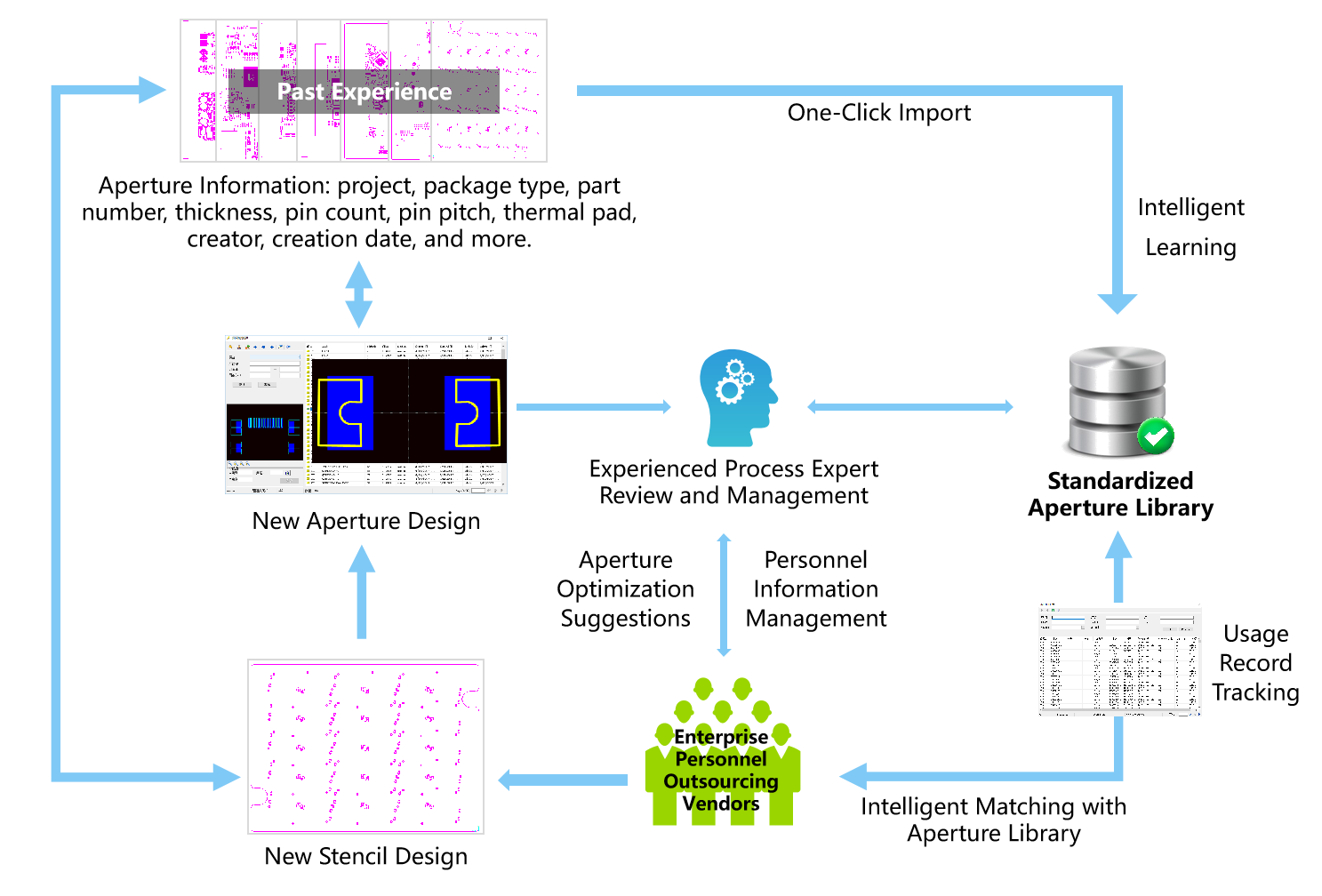

Интеллектуальное управление апертур для создания корпоративных цифровых ресурсов. ПО Stencil Designer обеспечивает цифровое управление процессами апертур, позволяя быстро импортировать данные о трафаретах и интеллектуальную интеграцию для быстрого создания"Центральной библиотеки" для конкретной компании, обеспечивая цифровое управление качеством изготовления на предприятии.

√Интеллектуальное обучение для быстрого создания библиотеки
√Богатая и подробнаяинформация о процессе
√Централизованное управление для стабильного качества
√Прослеживаемость
√Цифровое управление для эффективного наследования

Библиотека шаблонов апертур

Широкая база шаблонов для ускорения разработки новых апертур

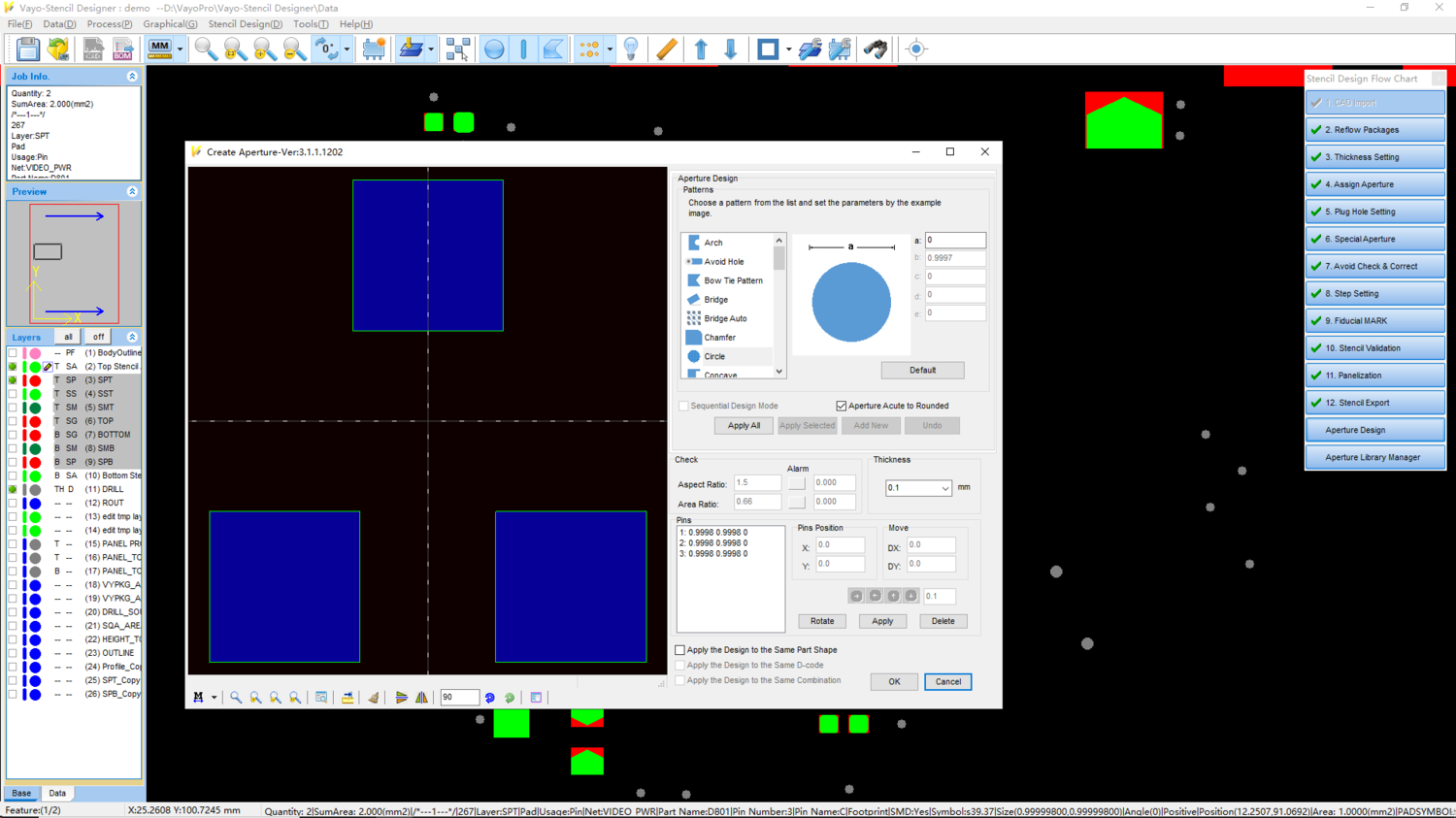

Программное обеспечение Stencil Designer предлагает более30 шаблонов апертур для трафаретов, охватывающих широкий спектр сценариев применения. Путем простой настройки параметров на основе этих шаблонов пользователи могут быстро создавать новые конструкции отверстий. Для сложных апертур в Stencil Designer предусмотрены настройки параметров, которые позволяют быстро получать сложные конструкции, что значительно экономит время и повышает эффективность проектирования трафаретов.

Автоматическое создание ступенчатых трафаретов

√ Автоматическая генерация зон ступеней
Когда требуется различная толщина трафарета, программа может автоматически генерировать ступени
√ Автоматическое объединение областей ступеней
 Для смежных конструкций ступеней программа может автоматически объединять области ступеней.
√ Оптимизация дизайна ступеней
При обнаружении потенциальных проблем в дизайне ступеней программа выявляет ошибки и оптимизирует их
 √ Послойный вывод
Вывод в слоях в зависимости от толщины ступени (со стороны скребка, со стороны печатной платы).

Исключение апертур

Автоматическое исключения апертур для площадок.

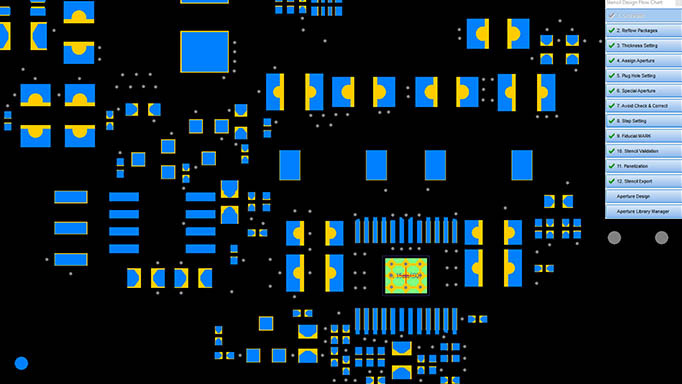

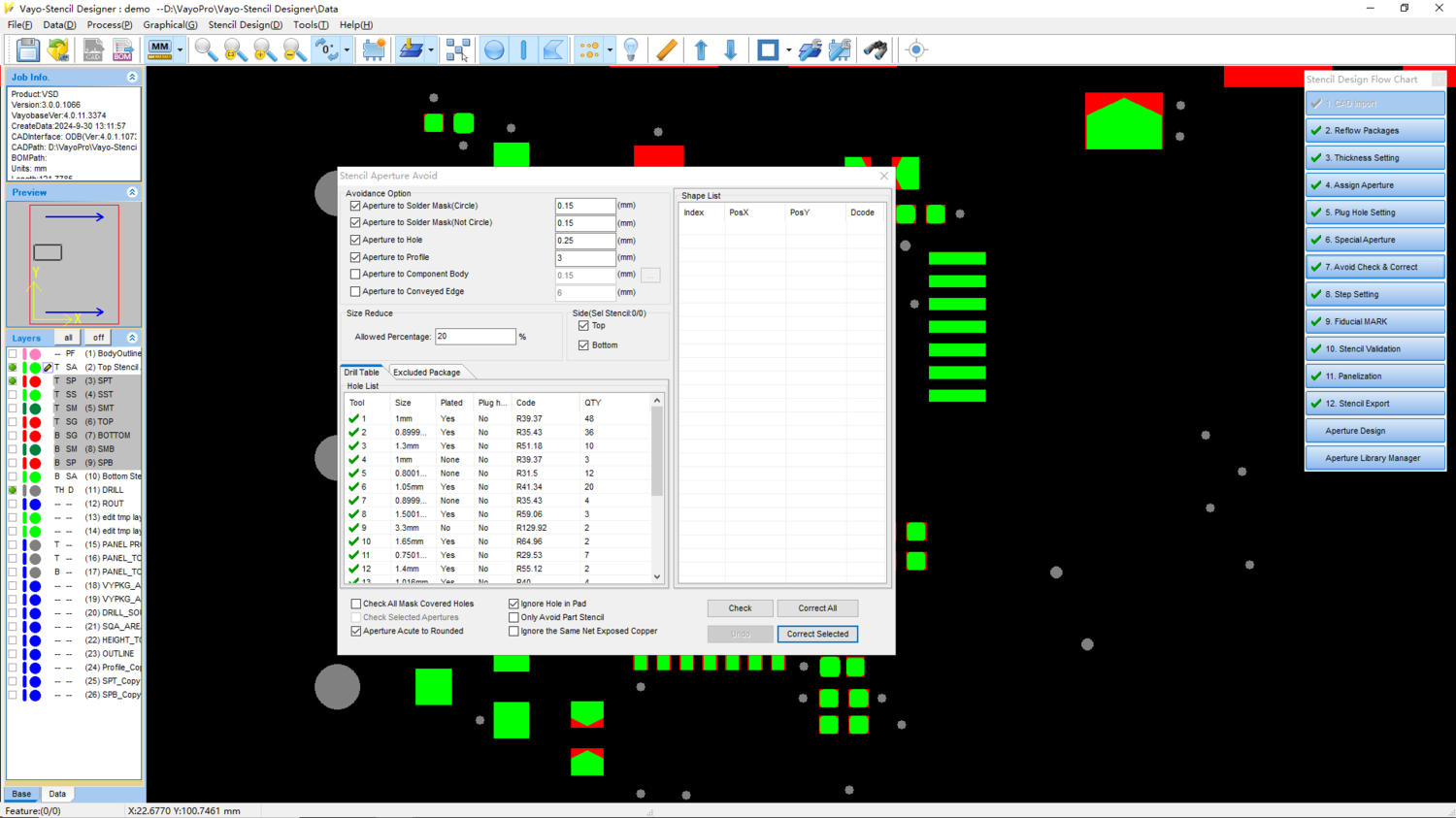

Для специальных областей, таких как окна паяльной маски, отверстия, края платы, края конвейера и компонентов, ПО Stencil Designer предлагает функции автоматического контроля и оптимизации апертур.

√ Подрезания апертур около окон паяльной маски
√ Исключение отверстий и тестовых площадок
√ Подрезание апертур около края платы
√ Подрезание апертур около компонентов
√ и др.

Интеллектуальная панелизация

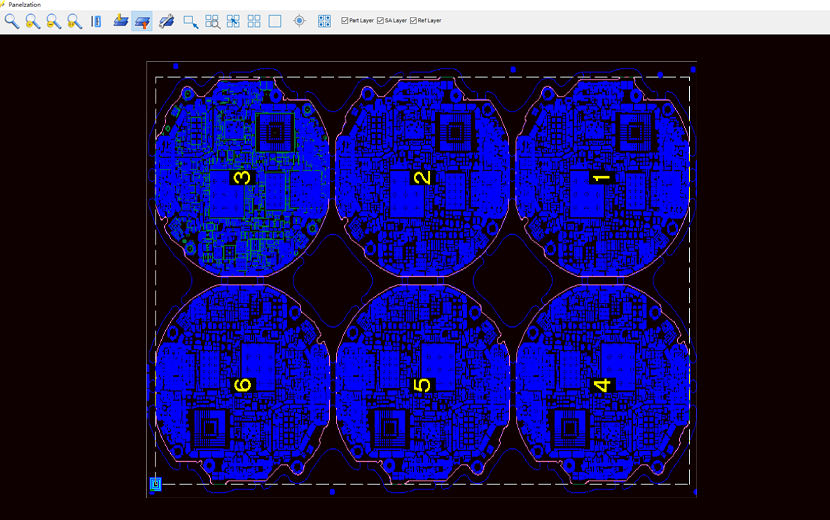

ПО Stencil Designer поддерживает функцию быстрой панелизации, позволяющую пользователям завершить панелизацию одним щелчком мыши, выбрав простые точки элементов.

√ Быстрая панелизация
Импортируйте файлы CAD или Gerber, выберите точки панелизации, и вы сможете завершить проектирование панели одним щелчком мыши.
 √ Панелизация нестандартной формы
Для нестандартных плат программа также поддерживает операции быстрого проектирования панелей одним щелчком мыши под разными углами и с разных поверхностей.

Расчет объема и коэффициента заполнения паяльной пасты

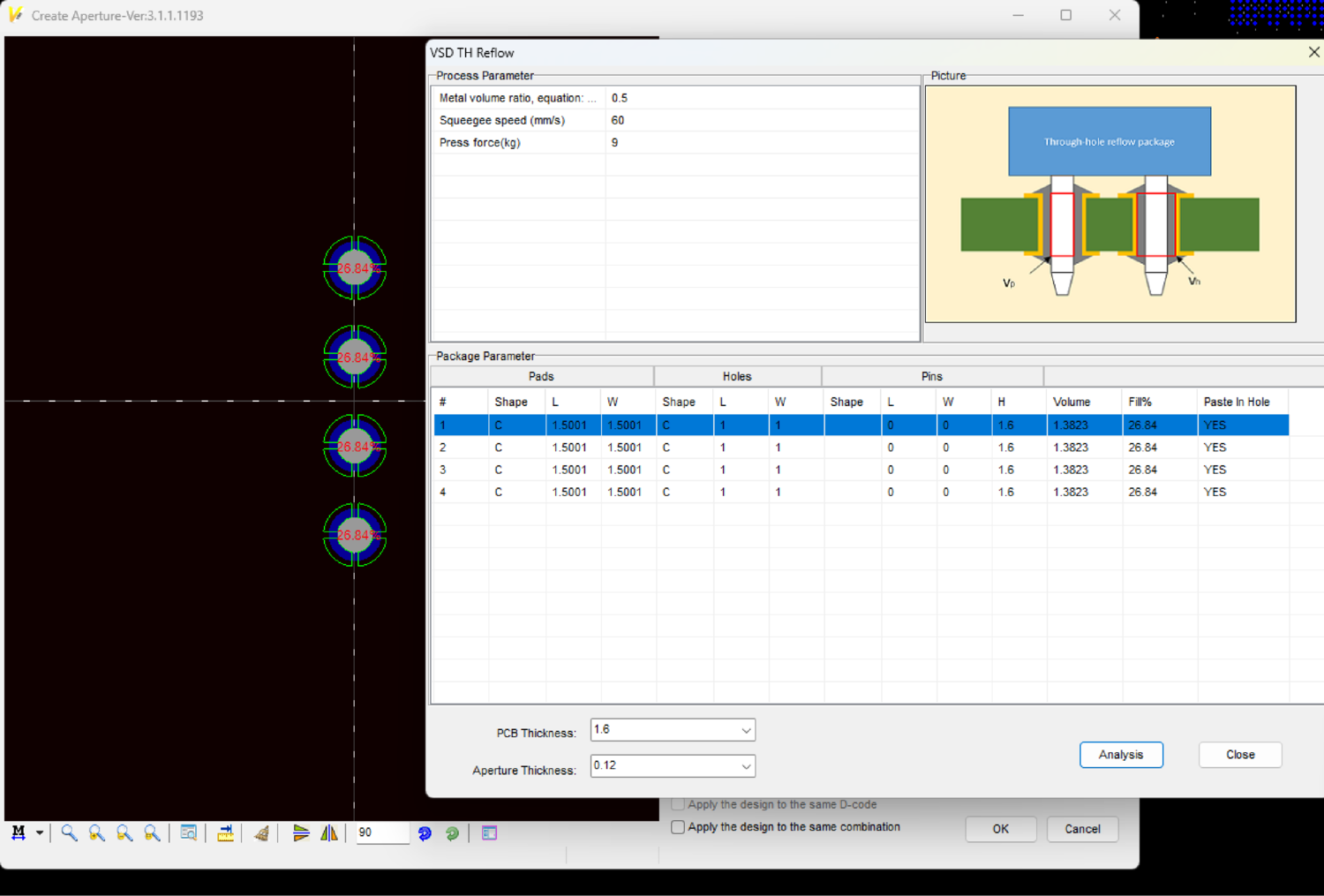

ПО Stencil Designer проверяет объем и коэффициент заполнения пасты. Вы можете оперативно скорректировать  параметры и найти оптимальное решение без дополнительных затрат.

√ Автоматическое распознавание
Размеры сквозных отверстий, их форма, толщина меди, площадь апертуры, толщина печатной платы.
√ Быстрая настройка
Скорость и давление скребка, толщина трафарета и т. д.

Вывод данных

√ Вывод данных
Вывод данных в форматах Gerber, DXF, EMF и других. Поддерживает вывод данных в формате PDF. Поддержка послойного вывода для травления, полной и частичной резки.
Учет компенсации теплового расширения перед выводом.
 √ Стандартизированное управление
Стандартизированные технологические чертежи могут быть выведены и отправлены на производство любому производителю.
Производителю трафаретов не нужно вносить какие-либо изменения при получении

Автоматизация разработки трафаретов - 0 дефектов пайки

Интеллектуальный дизайн и цифровое управление процессами создания трафаретов

Технологии Stencil designer в области цифровизации производства

Библиотека апертур

√Интеллектуальное обучение для быстрого создания библиотеки

√Богатая и подробнаяинформация о процессе

√Централизованное управление для стабильного качества

√Прослеживаемость

√Цифровое управление для эффективного наследования

Библиотека шаблонов апертур

Автоматическое создание ступенчатых трафаретов

√ Автоматическая генерация зон ступеней

Когда требуется различная толщина трафарета, программа может автоматически генерировать ступени

√ Автоматическое объединение областей ступеней

Для смежных конструкций ступеней программа может автоматически объединять области ступеней.

√ Оптимизация дизайна ступеней

При обнаружении потенциальных проблем в дизайне ступеней программа выявляет ошибки и оптимизирует их

√ Послойный вывод

Вывод в слоях в зависимости от толщины ступени (со стороны скребка, со стороны печатной платы).

Исключение апертур

√ Подрезания апертур около окон паяльной маски

√ Исключение отверстий и тестовых площадок

√ Подрезание апертур около края платы

√ Подрезание апертур около компонентов

√ и др.

Интеллектуальная панелизация

√ Быстрая панелизация

Импортируйте файлы CAD или Gerber, выберите точки панелизации, и вы сможете завершить проектирование панели одним щелчком мыши.

√ Панелизация нестандартной формы

Для нестандартных плат программа также поддерживает операции быстрого проектирования панелей одним щелчком мыши под разными углами и с разных поверхностей.

Расчет объема и коэффициента заполнения паяльной пасты

√ Автоматическое распознавание

Размеры сквозных отверстий, их форма, толщина меди, площадь апертуры, толщина печатной платы.

√ Быстрая настройка

Скорость и давление скребка, толщина трафарета и т. д.

Вывод данных

√ Вывод данных

Вывод данных в форматах Gerber, DXF, EMF и других. Поддерживает вывод данных в формате PDF. Поддержка послойного вывода для травления, полной и частичной резки.

Учет компенсации теплового расширения перед выводом.

√ Стандартизированное управление

Стандартизированные технологические чертежи могут быть выведены и отправлены на производство любому производителю.

Производителю трафаретов не нужно вносить какие-либо изменения при получении
