SMT Expert
Программирование pick and place машин
Автоматизация ручного программирования
SMT Expert - значительно сокращает время программирования и повышает точность подготавливаемых данных. Используя CAD, Gerber, BOM (и другие форматы), SMT expert сопоставляет и создает данные о детали, автоматически настраивает угол установки, полярность и положение центра, а также быстро генерирует данные о панели.
Одним щелчком мыши можно вывести PnP программы, список питателей, сборочные чертежи и многое другое.
Технологии SMT Expert в области цифровизации производства
Традиционные методы программирования SMT предполагают много ручной работы и требуют высокой квалификации. Они подвержены ошибкам, например, ошибкам полярности, и имеют длительные временные циклы с низким уровнем автоматизации, что затрудняет внесение изменений в линию. SMT Expert- значительно снижает такие риски, как ошибки полярности, и сокращает время программирования с нескольких часов или дней до нескольких минут. Это сокращает время, необходимое для внедрения новых продуктов (NPI) и настройки оборудования, повышает точность программирования и коэффициент использования оборудования, сокращает циклы NPI и снижает затраты на оплату труда.

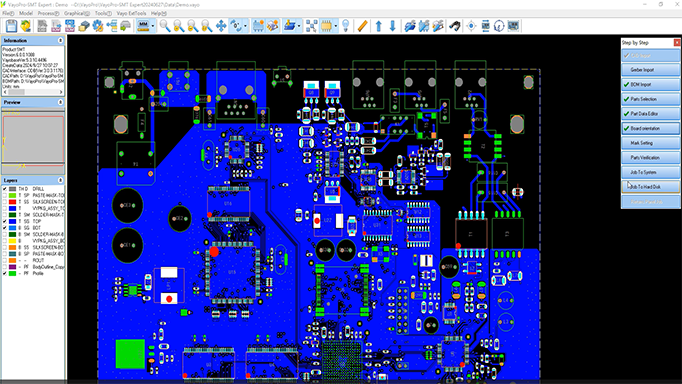

Обработка данных
SMT Expert обеспечивает интеллектуальную и автоматизированную обработку данных CAD, BOM, Gerber, координат XY и других данных, устраняя многие из громоздких этапов традиционного программирования. Это значительно сокращает цикл программирования SMT и повышает эффективность работы.

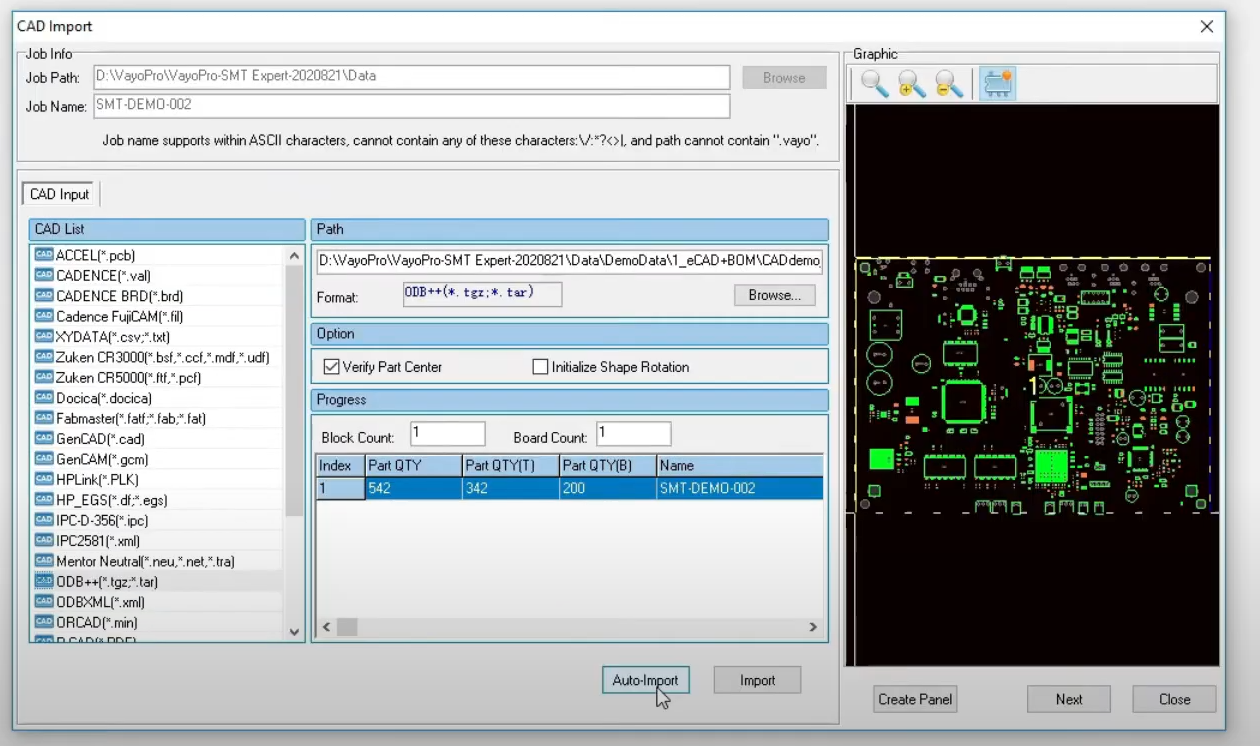

√ Данные САПР:
Поддерживает автоматическое распознавание почти 30 типов данных САПР, включая Cadence Allegro, OrCAD, Mentor, PowerPCB, Altium, Protel, Zuken, ODB++, IPC-2581, Accel и другие.
√ Gerber + координаты XY
√ Данные спецификации:
Самопроверка BOM и сравнение версий
Перекрестная проверка CAD и BOM
Сравнение BOM и программы
Стандартизированный вывод BOM в форматах Text, Excel и др.

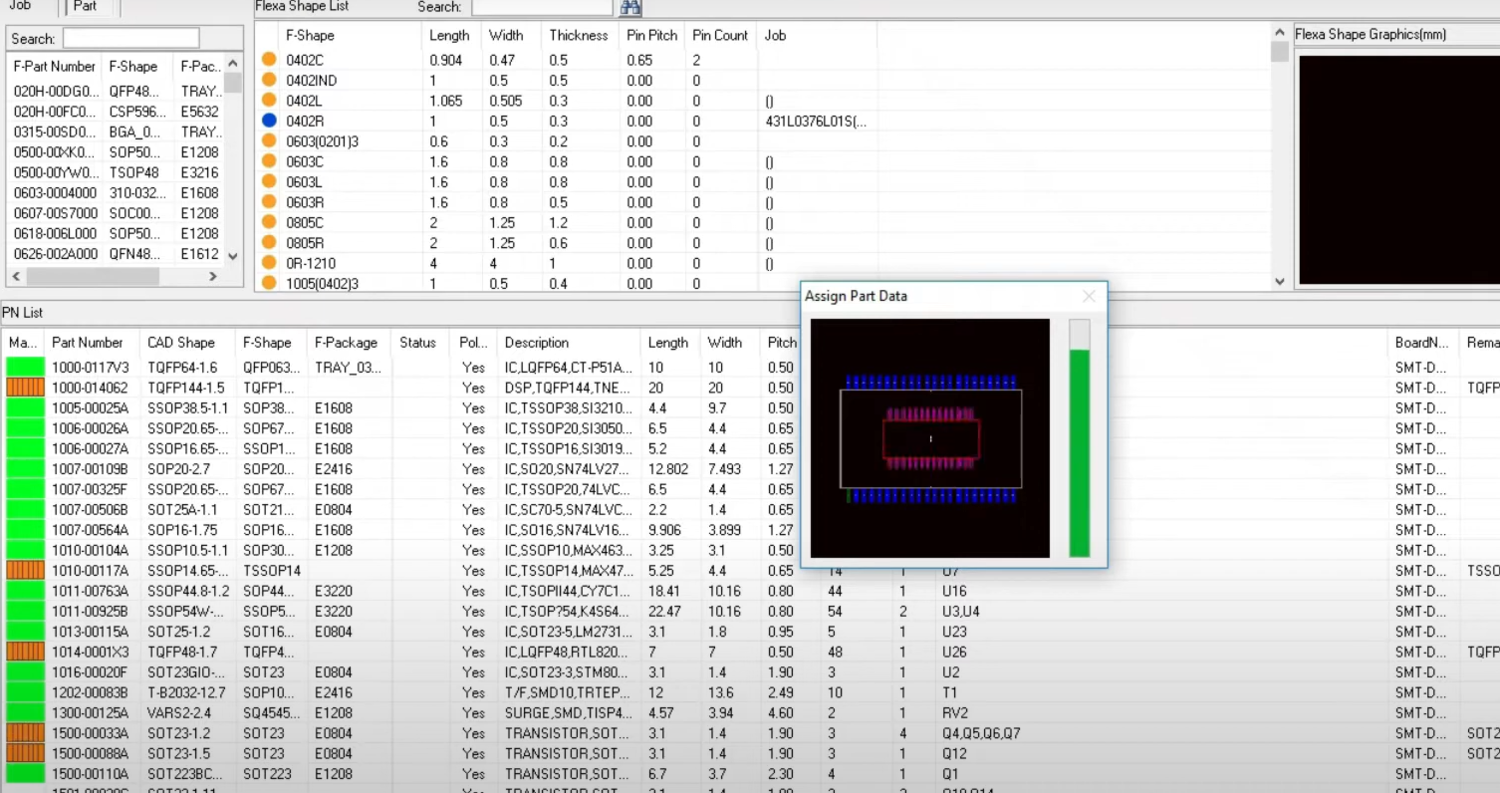

Интеллектуальное назначение компонентов
SMT Expert обеспечивает двунаправленное взаимодействие с библиотекой Pick and Place машин. ПО может автоматически сопоставлять и создавать данные компонентов на основе PN, формы или графики. Если новый компонент отсутствует в библиотеке, программа идентифицирует его и рекомендует наиболее подходящий для простой параметрической настройки. Данные о новых компонентах также синхронизируются с библиотекой Pick and Place машин в режиме реального времени.
√ Интеллектуальное распознавание информации о штифтах
√ Подбор и адаптация упаковки из библиотеки оборудования
√ Интеллектуальная рекомендация наиболее подходящей упаковки и т. д.

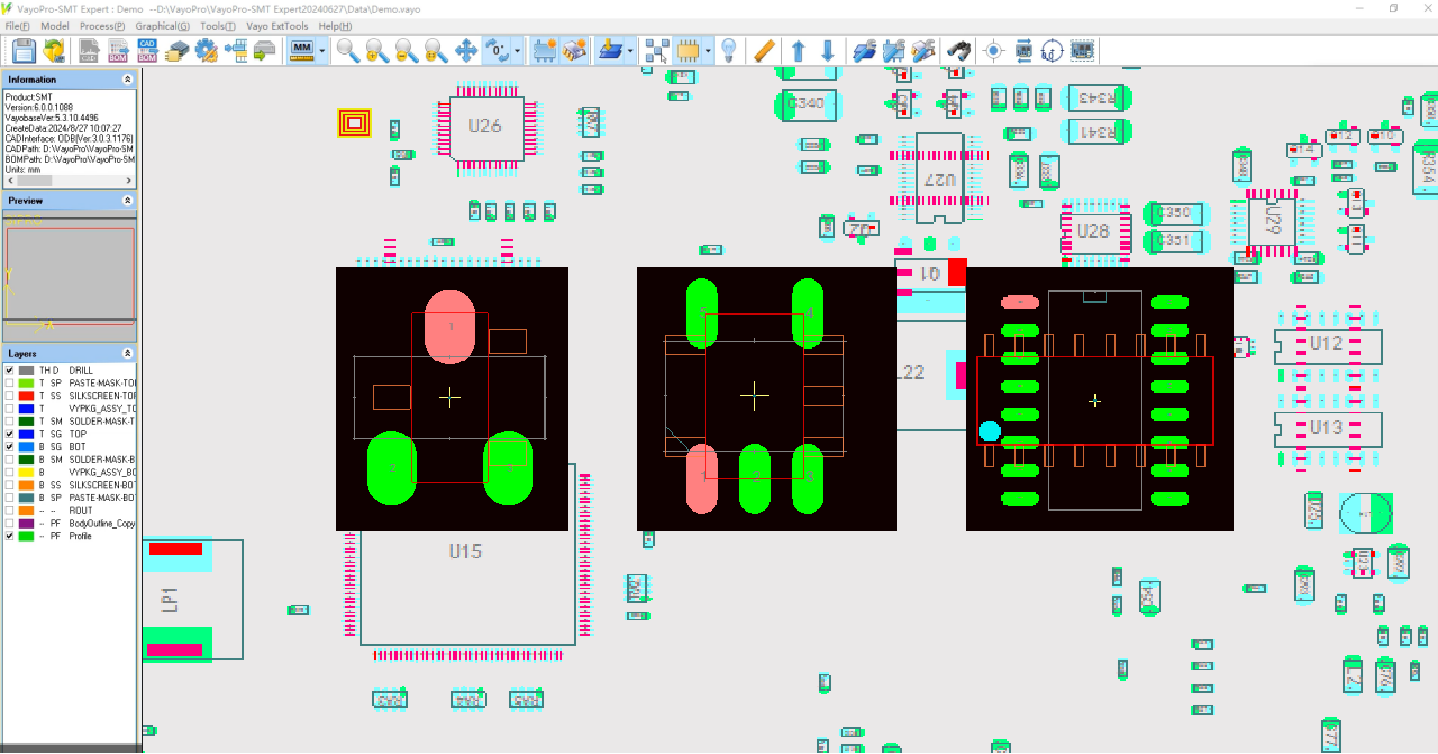

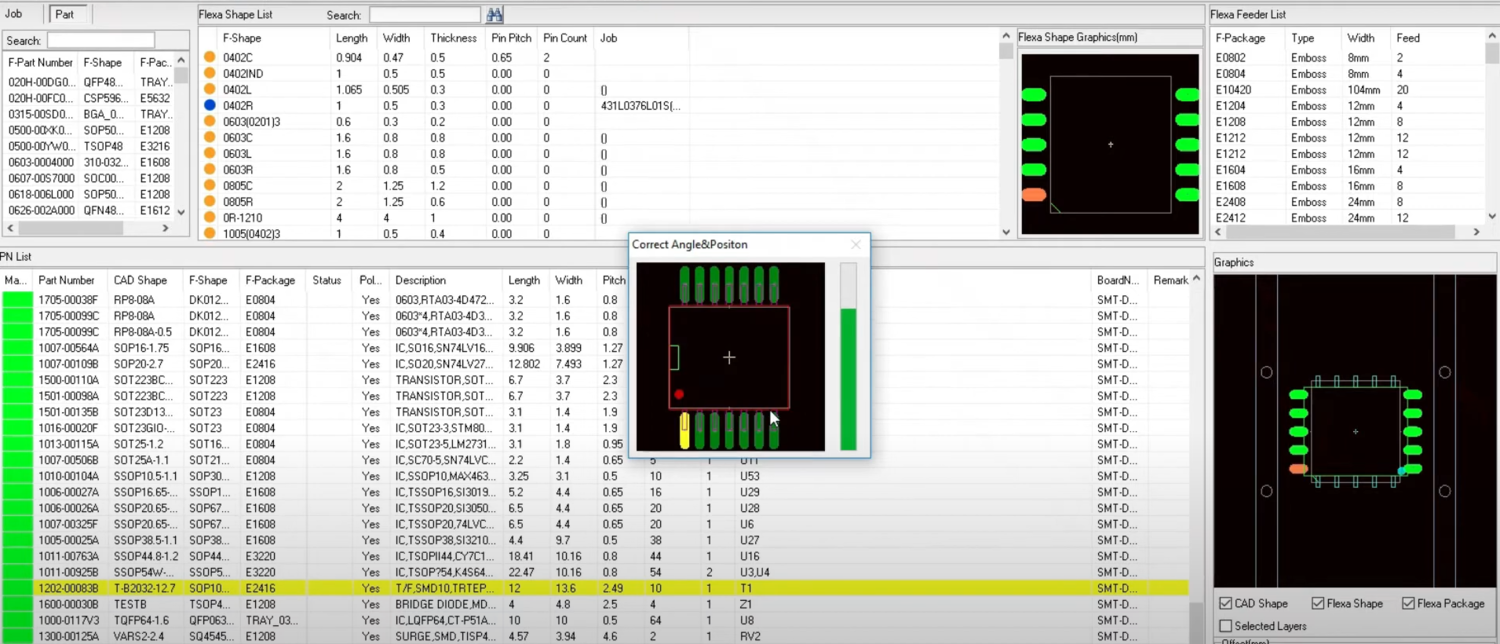

Интеллектуальная коррекция
При традиционном программировании ручная проверка проектных углов, настройка полярности и центральных координат чревата ошибками и может привести к задержкам в программировании.
VayoPro-SMT Expert автоматизирует калибровку углов размещения, полярности и координат центра, снижая ошибки ручного контроля и риски задержек производства и переделки.
√ Автоматическая компенсация угла размещения одним щелчком мыши
√ Обеспечение точности полярности, сокращение 95 % рисков

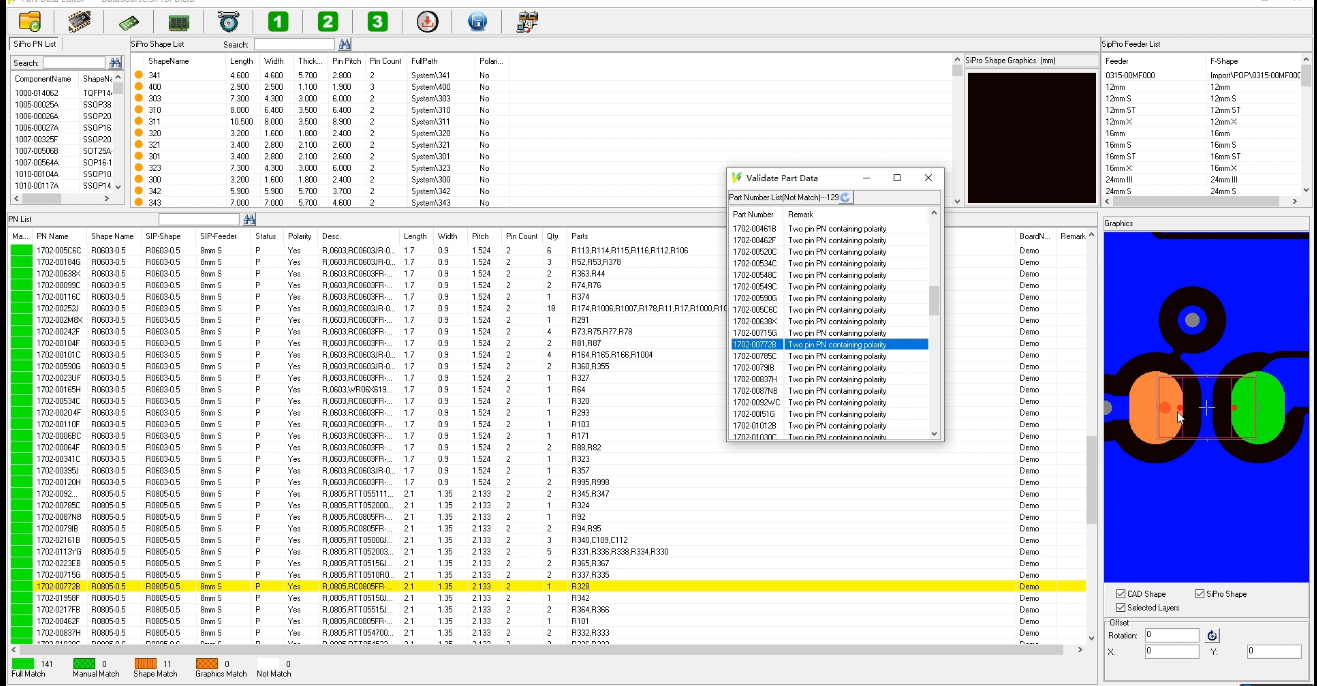

Верификация программы
Перед выводом на производственную линию программное обеспечение выполняет проверку, чтобы убедиться в отсутствии ошибок в полярности, упаковке или форме. Если проблемы обнаружены, пользователи могут быстро настроить и исправить их в программном обеспечении.

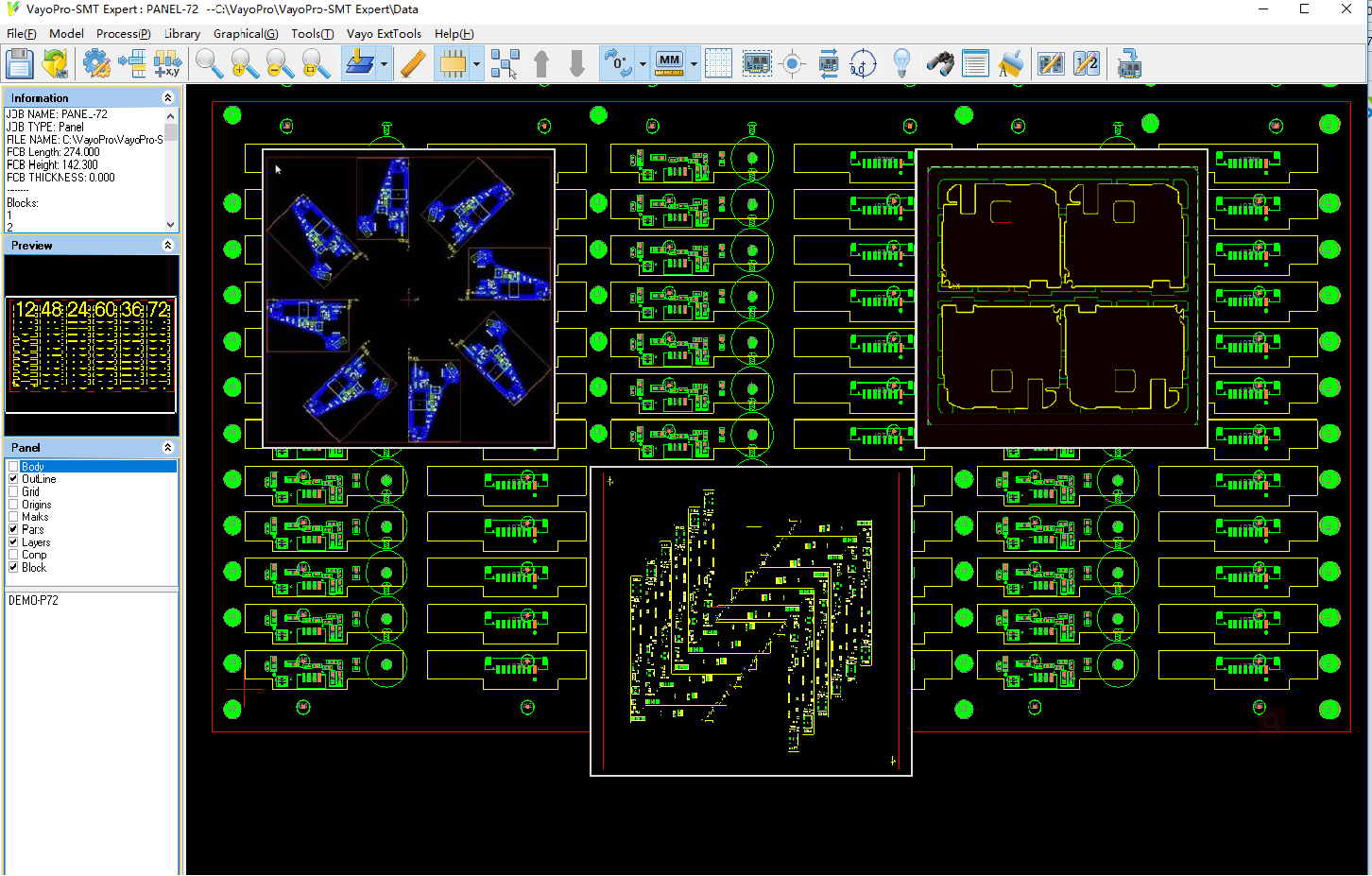

Создание панели
SMT Expert позволяет быстро генерировать данные панелей, согласно информации из CAD и Gerber. Программное обеспечение позволяет создавать кастомные панели, поддерживается матрицы и произвольные углы поворота, что делает сложные задачи по созданию панелей быстрыми и простыми.
Автоматическое обнуление на 180°/270° для оптимизации эффективности размещения
Для компонентов без полярности, таких как конденсаторы и резисторы, возможно размещение с углом 0°. VayoPro-SMT Expert предоставляет функцию обнуления одним нажатием кнопки для оптимизации программирования и улучшения баланса линий. *
При отсутствии данных САПР программа поддерживает импорт Gerber + координаты XY для быстрой ручной проверки, калибровки угла и полярности.
Экспорт данных
SMT Expert поддерживает вывод программ для различных Pick and Place машин для станков и других вспомогательных документов для удовлетворения сложных производственных потребностей.
√ Вывод программ SMT: Поддержка Fuji Flexa, Fuji Nexim, ASM SiplacePro, Panasonic PT200, Panasonic DGS, Juki HLC/IS/JaNets, Mycronic TPSys, Yamaha NT100, Yamaha PTOOL/YSUP, Hanwha T-OLP и др.
√ Слой паяльной маски
√ Список альтернативных материалов
√ Список деталей для компонентов, не входящих в спецификацию
